Aicmiú Caoinfhulaingt Poll agus Feisteas le haghaidh Seamanna Ceann Maol Clevis Pin - Cén Fáth nach í Feistiú Imréitigh an rogha cheart i gcónaí

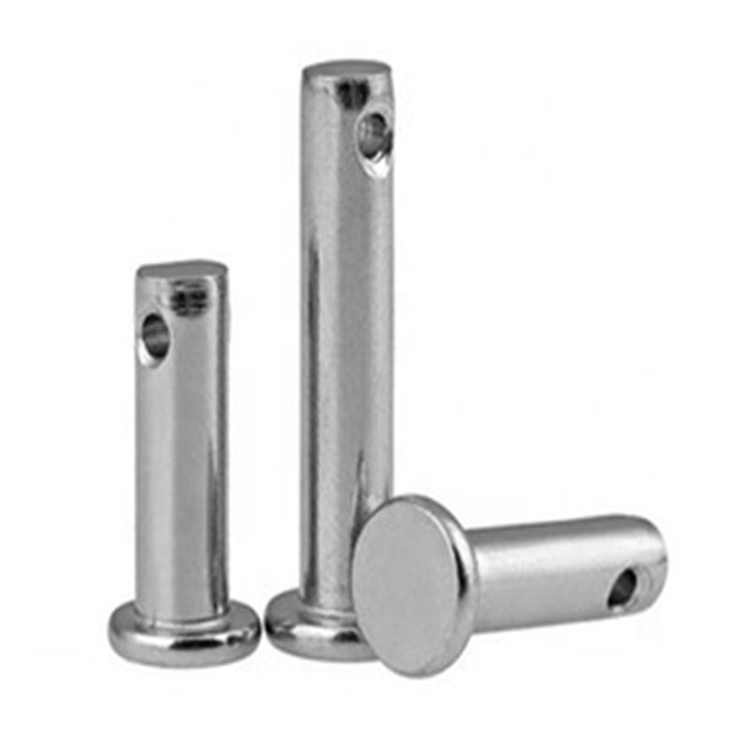

Comhcheanglaíonn rivet ceann comhréidh bioráin clevis le traspholl dhá fheidhm mheicniúla in aon chuid amháin: aistríonn an comhlacht seam ualach lomadh idir baill cheangail trí iompar i gcoinne ballaí an poll, agus glacann an traspholl ag an deireadh eireaball bioráin cotter, bioráin scoilte, nó gearrthóg a choinníonn an tionól go haiseach. Ní mór an oiriúnacht idir an shank seam agus a phoill cúplála sa clevis agus forc a roghnú agus an dá fheidhm á gcur san áireamh - cuirfidh feisteas optamaithe amháin le haghaidh cóimeála éasca isteach ar dháileadh lomadh ualach, agus má dhéantar feistiú atá optamaithe d'aistriú ualaigh amháin, níl an tsuiteáil praiticiúil agus cuireann sé cosc ​​ar an leagan beag uilleach a bhfuil na hailt clevis deartha go sonrach chun a cheadú.

Roinntear aicmithe oiriúnacha ISO 286-1 a úsáidtear in iarratais bioráin clevis i dtrí chrios praiticiúla. Ligeann feisteas imréitigh (H8/f7 nó H9/d9) rothlú saor in aisce agus cur isteach éasca, rud a fhágann gurb é an réamhshocrú é d’fheidhmchláir mhaighdeog agus inse nuair a bhíonntear ag súil le cur in iúl leanúnach. Cruthaíonn feisteas trasdula (H7/k6 nó H7/m6) imréiteach gar-nialas le cur isteach ó am go chéile, oiriúnach nuair a bhíonn ar an alt lomadh a iompar gan súgradh cliathánach ach fós a bheith díchumtha le haghaidh cothabhála. Déanann feisteas trasnaíochta (H7/p6 nó níos déine) an bioráin a ghlasáil go buan sa chluas scoilte — a úsáidtear nuair nach bhfuil an seam ceaptha lena bhaint agus ní mór an t-aistriú ualaigh a uasmhéadú. Nuair a roghnaítear feisteas imréitigh i bhfeidhm lomadh struchtúrach toisc go bhfuil sé níos éasca é a shuiteáil tugtar isteach caitheamh fretting idir an bioráin agus an balla poll: déanann an tairiscint sleamhnáin timthriallach beag faoi ualach creimeadh de réir a chéile ar an dá dhromchla, ag méadú an poll agus ag laghdú an limistéar imthacaí éifeachtach 20-40% thar shaolré na seirbhíse.

Cuireann suíomh an trasphoill srian lamháltais eile nach bhfuil ann i seamanna soladacha caighdeánacha. Ní mór an poll a bheith suite laistigh d'achar aiseach ar leith ón deireadh eireaball chun a chinntiú go nglanann an bioráin coinneála aghaidh an chuid cúplála nuair a shuiteáiltear é. Laghdaíonn traspholl atá suite ró-ghar don chamfer eireaball an t-alt glan ag an bpointe is laige den seam; ró-fhada isteach, agus ní féidir an bioráin cotter a chur isteach tar éis an tionóil. Táirgeann Suzhou Anzhikou Crua-earraí Technology Co., Ltd seamanna ceann comhréidh bioráin clevis le lamháltais suímh trasphoill a choinníonn trealamh CNC go dtí laistigh de ± 0.05 mm de shuíomh aiseach sonraithe, ag cinntiú go ndeimhnítear feidhm bioráin coinneála go tríthoiseach roimh an loingsiú seachas é a fháil amach le linn cóimeála.

Strus Imthacaí Rivet In Aghaidh Stróicthe Bileog - Cén Modh Teip a Rialaíonn Do Chomhdhearadh

Sracadh Baineann dearadh comhpháirteach le dhá mhodh teip iomaíocha nach mór an dá mhodh a sheiceáil go neamhspleách: teip an shank seamtha a iompar i gcoinne bhalla an phoill, agus teip an ábhair leatháin idir an poll seamtha agus imeall na coda a stróiceadh (nó a lomadh amach). Braitheann an modh a rialaíonn an cóimheas idir an t-achar imeall agus an trastomhas poll, láidreachtaí coibhneasta an t-ábhar seam agus leatháin, agus cibé an bhfuil an seam i lomadh singil nó dúbailte. Má dhéantar dearadh de réir critéar amháin agus neamhaird á déanamh ar an gceann eile, cruthaítear hailt a theipeann ar ualaí i bhfad faoi bhun an phointe deartha atá beartaithe.

Ríomhtar an strus imthacaí sa seam mar an fórsa lomadh feidhmithe roinnte ar an limistéar imthacaí réamh-mheasta (trastomhas shank × tiús bileog). Maidir le seam cruach i leathán alúmanaim, is beagnach i gcónaí a rialaíonn teip imthacaí an leatháin alúmanaim sula n-eascraíonn táirgeadh seamna shank - sroichtear neart táirgeacht imthacaí an alúmanaim (380-480 MPa go hiondúil do 6061-T6) i bhfad sula ndéanann an seam cruach dífhoirmiú. Sa teaglaim ábhar seo, tá méadú ar thrastomhas seamair níos éifeachtaí chun strus imthacaí a laghdú ná neart ábhar seamair a mhéadú, toisc go bhfuil an limistéar réamh-mheasta ag scála le trastomhas cé go bhfuil an difríocht neart ábhair mór cheana féin.

Tarlaíonn teip stróicthe nuair a bhíonn an t-ábhar leatháin idir imeall an phoill agus imeall na coda deimhne feadh dhá phlána chomhthreomhara. Is gnách gurb é an t-achar imeall íosta chun cuimilt a chosc ná 1.5 × trastomhas an phoill do chóimhiotail alúmanaim agus 1.25 × do chruach, de réir caighdeáin seamaithe aeraspáis (amhail MIL-HDBK-5 agus EN 9347). Faoi na tairseacha seo, titeann an neart cuimilte comhpháirteach go neamhlíneach - má dhéantar leath an t-achar imeall ó 1.5D go 0.75D is féidir an neart cuimilte a laghdú suas le 65%, ní 50%, mar gheall ar éifeachtaí tiúchana struis ag teorainn an phoill. Déanann seiceáil dearaidh phraiticiúil comparáid idir iompar strus incheadaithe agus cuimilt-amach incheadaithe don fhad imeall iarbhír, agus toisí an t-alt go dtí an ceann is ísle den dá luach.

Le haghaidh bioráin clevis seamanna ceann cothrom go sonrach, bíonn tionchar ag céimseata an chinn chomhréidh ar an gcaoi a ndéantar an t-ualach imthacaí a dháileadh ar thiús an leatháin. Dáileann ceann comhréidh (countersunk) ualach ar bhealach níos comhionainne tríd an fad greim ná an ceann protruding in iarratais ina bhfuil an ceann flush le dromchla an phainéil, ach baintear sé freisin ábhar as an shank ag doimhneacht an cuntair - ag laghdú an limistéir lomadh éifeachtach ag an acomhal ceann-shank. Ní mór cuntas a thabhairt ar an laghdú seo ar an limistéar lomadh in altanna aon lomadh áit a bhfuil an t-eitleán aistrithe ualaigh ag comhthráthach leis an gcrios doirteal.

Straitéis Péireála Ábhar le haghaidh Seamanna i gComhthionóil Mhiotail Neamhchosúla

Is riosca struchtúrach fadtéarmach é creimeadh galbhánach idir seam agus ábhar leatháin cúplála nach dtugtar aird leordhóthanach air ag an gcéim deartha. Murab ionann agus hailt bolted, ní féidir seamanna a bhaint agus a athbhratú go tréimhsiúil - is carnadh buan é táirge creimthe ag an gcomhéadan seamna-bhileog a leathnaíonn an poll seamtha, a chuireann strus fonsa teanntachta isteach sa leathán máguaird, agus ar deireadh thiar is cúis leis an teip sainiúil "seamá tobac" le feiceáil mar shínte ocsaíd bhána ag radú ó phoill seamna i struchtúir alúmanaim. Ní mór an difríocht poitéinsil ghalbhánuithe idir an seam agus an leathán a bhainistiú ón tús, gan déileáil leis mar shaincheist cothabhála.

Tugann an tábla seo a leanas achoimre ar phéireálacha ábhar seamair-go-bileog a úsáidtear go coitianta, a gcomhoiriúnacht ghalbhánuithe, agus an maolú molta nuair is gá an péireáil ar chúiseanna meicniúla:

Is nuance tábhachtach é go méadaíonn an cóimheas achair damáiste galbhánach. Creimeann seam beag (anóid) a bhíonn i dteagmháil le leathán mór (catóide) i bhfad níos gasta ná a mhalairt — comhchruinníonn limistéar beag anóid an sruth creimthe. Sin é an fáth go bhfuil úsáid rivet cruach i mbileog copair nó dhosmálta níos lú damáiste ná a mhalairt, fiú nuair a bhíonn an difríocht ionchasach comhionann. I gcás tionóil seamtha saincheaptha ina bhfuil péireálacha ábhar faoi réir riachtanais struchtúracha nó seoltachta seachas rogha ghalbhánuithe, oibríonn foireann táirgthe Anzhikou le custaiméirí chun cóireálacha dromchla comhoiriúnacha a shonrú a chuireann isteach ar an gcosán leictriceimiceach gan cur isteach ar an gcomhéadan meicniúil.

Athróga Próisis Ceannteidil Fuar a Chinneann Sláine Ceann Snáithe i Táirgeadh Ardtoirte

Is iad scoilteadh ceann seamair, foirmiú ceann neamhiomlán, agus earráidí comhlárnachta ceann-go-shank na trí locht ceannteidil fuar is coitianta i dtáirgeadh seamanna, agus eascraíonn na trí cinn as athróga próisis inrialaithe seachas cáilíocht ábhair. Trí na hathróga seo a thuiscint, cabhraíonn sé le hinnealtóirí soláthair critéir chigireachta lánbhríocha a scríobh agus a mheas an bhfuil cumas próisis an tsoláthraí leordhóthanach don fheidhmchlár — seachas a bheith ag brath go hiomlán ar sheiceálacha tríthoiseacha deiridh a ghlacann lochtanna go dtí go ndéantar iad a tháirgeadh.

Tarlaíonn scoilteadh cinn nuair nach leor insínteacht an stoic sreinge don mhéid dífhoirmithe a chuireann an bás ceannteidil i bhfeidhm. Cinneann an cóimheas suaite — an cóimheas idir an bhuntrastomhas sreinge le trastomhas an chinn — cé mhéad brú plaisteach a chaithfidh an t-ábhar a chothú. Maidir le seam ceann comhréidh le trastomhas ceann 2.5 × an trastomhas shank, tá an brú dromchla ag imlíne an chinn le linn foirmithe níos mó ná 150%. Ní féidir le hábhair a bhfuil luachanna ísle limistéir laghdaithe acu (RA), nó sreang atá cruaite ag obair trí líníocht mhíchuí, an brú seo a sheasamh gan scoilteadh ar imeall an chinn. Is rialú praiticiúil ábhar ag teacht isteach é sreang a shonrú le RA íosta de 60% le haghaidh práis agus 65% le haghaidh seamanna cruach a chomhghaolaíonn go díreach le rátaí toraidh ceannteidil.

Tá comhlárnacht ceann-go-shank á rialú ag ailíniú dísle agus comhsheasmhacht beatha sreinge. Aistríonn punch ceannteidil mí-ailínithe lár an chinn i gcoibhneas leis an ais shank, ag táirgeadh ceann eccentric a chruthaíonn brú imthacaí míchothrom i gcoinne an cuntair nuair a shuiteáiltear é. I gcás seamanna ceann comhréidh, is cúis le héalú 0.1 mm fiú an cloigeann sa chumhrán seachas sruthlú suíocháin, rud a fhágann bearna ar thaobh amháin a cheadaíonn gluaiseacht fretting agus tús crack tuirse sa deireadh ag imeall an chuimhridh. Tá lamháltais comhlárnachta níos déine ná 0.08 mm TIR (rith iomlán táscaire) idir cloigeann agus shank insroichte le trealamh ceannteidil fuar nua-aimseartha ach éilíonn siad monatóireacht rialta ar chaitheamh dísle - céim rialaithe próisis a chomhtháthaíonn Suzhou Anzhikou Hardware Technology Co., Ltd. mar eatramh cothabhála sceidealta thar a chabhlach de níos mó ná 200 meaisín beachta, ag tacú leis an gcomhsheasmhacht tríthoiseach a sheoltar chuig ISO 20101: 40 tír ar fud an domhain.

Le haghaidh bioráin clevis flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
