Cad Ba chóir duit a Fhios Sula Roghnú Scriúnna Painéil Gabhála do Do Thionól?

Cad iad Scriúnna Painéil Chuing agus Conas a Oibríonn Siad?

Is éard atá i scriúnna painéil faoi chuing ná catagóir dúntóirí a ndearnadh innealtóireacht shainiúil orthu chun fanacht ceangailte go buan de phainéal, imfhálú nó tithíocht fiú nuair atá siad lánscoite ón snáithe cúplála. Murab ionann agus scriúnna caighdeánacha is féidir a bhaint go hiomlán agus go héasca caillte, coinnítear scriúnna painéil ghabhála go meicniúil laistigh de chnó clinch, grommet, nó tithíocht atá deartha go speisialta a choinníonn an scriú i bhfeidhm ar feadh shaol seirbhíse an táirge. Baintear an dearadh coinnithe seo amach trí ghualainn, fáinne coinneála, nó coiléar ar shank an scriú a chuireann cosc ​​ar an scriú dul go hiomlán trína eilimint choinneála.

Tá an bunphrionsabal oibre simplí: cuirtear an scriú isteach i gcoimeádán atá brúite, clinched, nó socraithe ar bhealach eile isteach san ábhar painéil. Nuair a dhéantar an scriú a dhícheangal, ní chúlaítear é ach go dtí go mbíonn an ghné coinneála ag gabháil leis an gcoimeádán - an scriú a choinneáil faoi chuing. Nuair is gá ath-rannpháirtíocht, tá an scriú tiomáint go simplí ar aghaidh arís isteach sa snáithe cúplála gan aon ghá a láimhseáil ceanglóir scaoilte. Cuireann an mheicníocht seo dlús mór le sreafaí oibre cóimeála agus cothabhála, go háirithe i spásanna teoranta nó treoshuímh gléasta ingearacha áit a bhfuil scriúnna tite ina nguais oibriúcháin thromchúiseach.

Príomhchineálacha Scriúnna Painéil Gabhála

Tá an scriú painéil chuing Cuimsíonn an chatagóir roinnt dearaí ar leith, gach ceann acu a oireann do thiús painéil éagsúla, riachtanais ualaigh, agus modhanna suiteála. D'fhéadfadh droch-choinneáil, damáiste painéil, nó fórsa clampála neamhleor a bheith mar thoradh ar roghnú an chineáil mícheart, agus mar sin tá sé ríthábhachtach d'innealtóirí agus do ghairmithe soláthair araon na hidirdhealú idir cineálacha a thuiscint.

Scriúnna Painéil Gabhála Clinch-Cineál

Úsáideann scriúnna painéil chuing de chineál clinch cnó clinch nó seastán ar leith a bhrúitear isteach i bpoll pollta sa phainéal ag baint úsáide as uirlis phreasa. Díláithríonn shank knurled nó serrated an chnó clinch ábhar an phainéil le linn na suiteála, rud a chruthaíonn ancaireacht bhuan, shruthlaithe agus resistant torc. Cuirtear an scriú féin isteach ansin tríd an gcnó clinch agus coinnítear é le gualainn nó le níocháin. Is iad seo an cineál is coitianta i imfháluithe leathán miotail agus tá siad ar fáil i gcaighdeáin snáithe méadrach agus aontaithe ar fud raon leathan de mhéideanna snáithe ó M2 go M8 agus níos faide anonn.

Scriúnna Painéil Gabhála Luchtaithe Earraigh

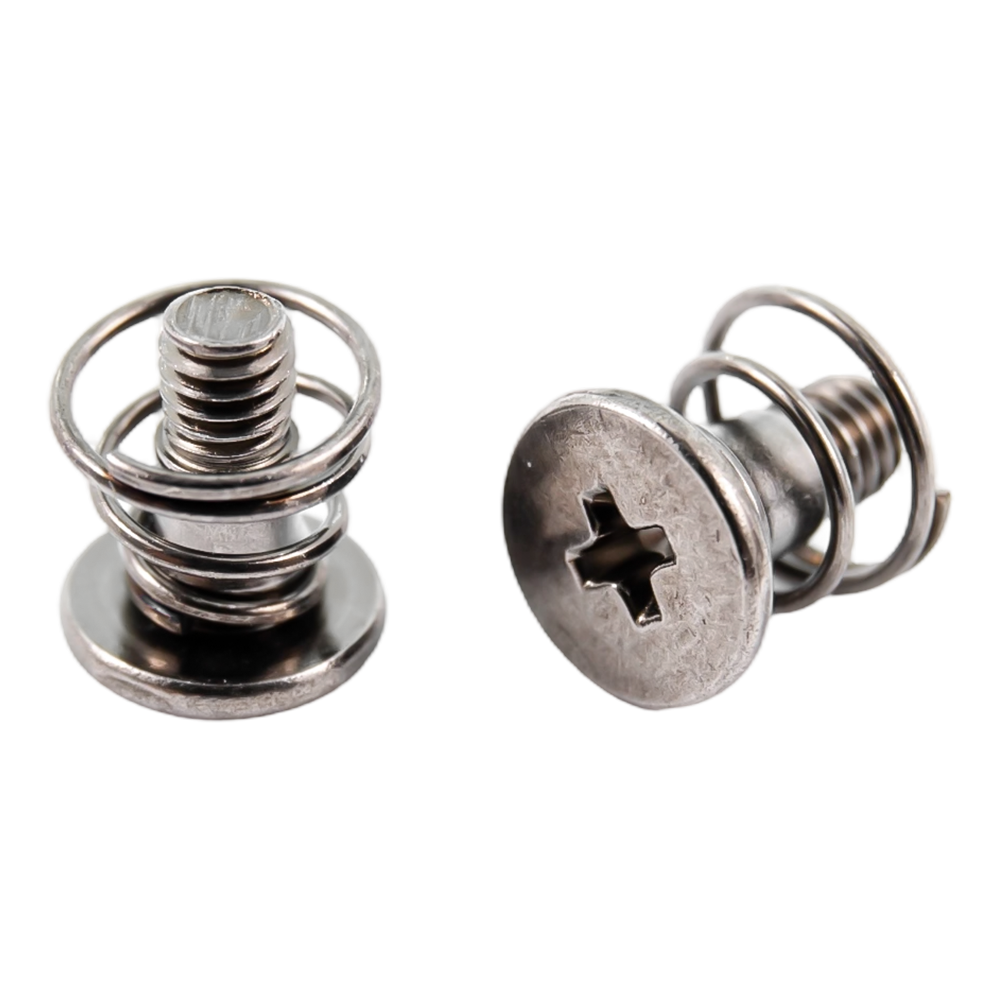

Ionchorpraíonn athraithigh earrach-luchtaithe earrach comhbhrú idir ceann an scriú agus an leicneoir coinneála. Nuair a bhíonn an scriú scortha, brúnn an t-earrach ceann an scriú amach, rud a fhágann go bhfuil sé soiléir ó thaobh amhairc agus tadhlaí de go bhfuil an ceanglóir oscailte. Nuair a thiomáintear é a dhúnadh, déanann an earrach brú dearfach a chomhbhrú agus a chothabháil, ag cuidiú le cosc ​​a chur ar scaoileadh faoi chreathadh. Tá an-tóir orthu seo go háirithe i dtrealamh aeraspáis, leictreonaic chosanta, agus teileachumarsáide áit a gcaithfear painéil rochtana a oscailt agus a dhúnadh arís agus arís eile le linn cothabhála allamuigh.

Scriúnna Gabhála Táthú Isteach agus Brúigh Isteach

I gcás painéil níos tiús nó feidhmchláir nach bhfuil sé indéanta bearradh a dhéanamh, soláthraíonn coimeádáin táthú isteach nó brúigh isteach modhanna eile suiteála. Tá táthaithe friotaíochta nó graí-táthaithe go díreach le dromchla an phainéil ag cineálacha táthaithe isteach, rud a chruthaíonn pointe coinneála an-láidir atá oiriúnach do imfháluithe tionsclaíocha tromshaothair. Braitheann cineálacha brú-isteach ar chur isteach a chuirtear isteach i bpoll réamh-druileáilte, rud a fhágann go bhfuil siad oiriúnach do phainéil phlaisteacha agus d'ábhair chomhchodacha ina gclisfeadh bearradh an tsubstráit.

Dúntóirí Gabhála Ráithe-Cas

Téann scriúnna painéil chuing ceathrú-cas isteach agus scaoileann siad le rothlú 90 céim. Úsáideann siad meicníocht cam nó bayonet seachas gnáthshnáithiú, rud a fhágann go bhfuil siad thar a bheith tapa chun oibriú - glasann nó díghlasálann an ceathrú cas amháin an painéal. Úsáidtear an cineál seo go forleathan i dtrealamh freastalaí raca-fheistithe, caibinéid rialaithe tionsclaíocha, agus painéil rochtana feithicleach áit a bhfuil oibríocht saor ó uirlisí nó oibríocht mear-rochtana ina riachtanas dearaidh.

Ábhair agus Roghanna Críochnaithe

Déantar scriúnna painéil ghabhála a mhonarú i raon leathan ábhar chun freastal ar éilimh chomhshaoil agus mheicniúla éagsúla. Tá sé chomh tábhachtach céanna an teaglaim cheart ábhair a roghnú don scriú agus dá choimeádán agus an méid snáithe ceart agus an stíl chinn a roghnú.

I gcás imfháluithe leictreonaic go háirithe, is péireáil choitianta é an meascán de scriú cruach dhosmálta le cnó clinch práis a chothromaíonn friotaíocht creimeadh, marthanacht snáithe, agus seoltacht leictreach. I dtimpeallachtaí cósta nó amach ón gcósta, is fearr go mór 316 cruach dhosmálta thar 303 mar gheall ar a chion moluibdín níos airde agus friotaíocht níos fearr ar chreimeadh pollta clóiríd-spreagtha.

Stíleanna Tiomáint Cinn agus Breithnithe Rochtana Painéil

Tá an drive style of a captive panel screw determines what tool is required for installation and disengagement, which in turn affects how quickly technicians can access a panel and whether tool-free operation is possible. Manufacturers offer captive panel screws in nearly every standard drive configuration, and the correct choice depends heavily on the operational environment and required security level.

• Phillips agus Pozidriv: An cineál tiomána is forleithne atá ar fáil, atá ag luí le scriúirí caighdeánacha. Oiriúnach do phainéil rochtana ginearálta gan aon cheanglas slándála.
• Slotted: Simplí agus comhoiriúnach le huirlisí ach seans maith go dtarlóidh sé cam-amach faoi chasmhóiminte ard; a úsáidtear go príomha i dtrealamh oidhreachta nó iarratais íseal-chasmhóiminte.
• Soicéad heicsidheachúlach (Allen): Soláthraíonn sé cumas ard-chasmhóiminte agus rialú chasmhóiminte suiteála beacht; is fearr i línte tionóil uathoibrithe.
• Torx agus Torx Plus: Friotaíocht cam-amach den scoth agus tarchur chasmhóiminte; sonraítear níos mó i leictreonaic feithicleach agus cosanta.
• Sliotán boinn nó scriú ordóg: Deartha le haghaidh oibriú láimhe gan uirlisí; coitianta i dtrealamh raca TF, lasca líonra, agus leictreonaic tomhaltóra.
• Tiomántáin slándála (Torx Plus tamper-resistant, bioráin-i-heicsidheachúlach): Srian rochtain ar phearsanra údaraithe; a úsáidtear i mbonneagar poiblí, i bhfeistí leighis, agus i dtrealamh díola.

Conas Scriúnna Painéil Gabhála a Shonrú i gceart

Éilíonn sonraíocht cheart go ngabhfar ar a laghad sé phríomhpharaiméadair. Má chailleann tú ceann ar bith díobh seo, d'fhéadfaí ceanglóir a ordú atá ceart ó thaobh an toise de ach atá mícheart ó thaobh feidhme de. Ba cheart d'innealtóirí atá ag obair as líníocht dearaidh na paraiméadair seo a fhíorú i gcónaí i gcoinne airíonna ábhar an phainéil agus sonraíocht snáithe an chomhpháirt cúplála sula dtabharfar ordú ceannaigh chun críche.

• Méid an tsnáithe agus tuinairde: Sonraigh an dá thrastomhas agus an pháirc (m.sh., M4 × 0.7 nó # 10-32 UNF) chun an poll cúplála nó an t-ionchur snáithithe sa struchtúr glactha a mheaitseáil.
• Fad scriú: Déantar é a thomhas mar fhad rannpháirtíochta an tsnáithe inúsáidte, a chaithfidh a bheith leordhóthanach chun neart snáithe iomlán a fhorbairt sa chomhpháirt cúplála gan bun amach.
• Raon tiús an phainéil: Caithfidh an cnó nó an coimeádán clinch a bheith comhoiriúnach le tiús an phainéil iarbhír; foilsíonn an chuid is mó de na monaróirí raonta tiús painéil do gach cuid uimhir.
• Stíl an chinn agus an trastomhas: Tá gá le cinnirí sruthlaithe nó frithdhuite le haghaidh dromchlaí aerdinimiciúla nó aeistéitiúla; dáileann cinnirí uile-lasta nó mórchlaonta fórsa clampála thar achar níos leithne ar phainéil tanaí.
• Ábhar agus bailchríoch: Mar a thuairiscítear thuas, meaitseáil le nochtadh comhshaoil ​​agus le haon cheanglais comhoiriúnachta galbhánacha le hábhar an phainéil.
• Modh suiteála: Deimhnigh an bhfuil gá le clinching, welding, press-fit, nó coimeádán ar snámh bunaithe ar ábhar an phainéil agus ar an uirlis suiteála atá ar fáil.

Cleachtais Shuiteála is Fearr maidir le Feidhmíocht Fadtéarmach

Ní sháróidh fiú scriú an phainéil chuing den chaighdeán is airde má shuiteáiltear go mícheart é. Is é suiteáil na heiliminte coinneála - cibé acu cnó clinch, cnó táthú, nó cuir isteach brúigh isteach - an chéim is coitianta a thugann lochtanna isteach. Maidir le coimeádáin de chineál clinch, ní mór trastomhas an phoill sa phainéal a choinneáil de réir an lamháltais atá sonraithe ag an monaróir, laistigh de ±0.05 mm de ghnáth. Mar thoradh ar pholl ró-mhór beidh clinch scaoilte gan neart tarraingt-amach agus chasmhóiminte leordhóthanach ann, agus d'fhéadfadh poll róbheag painéil tanaí a scoilteadh nó a chur faoi deara go suífidh an coimeádán bródúil as an dromchla.

Tá an press force used to install clinch retainers should be set using the manufacturer's recommended force range and verified with a calibrated press. Over-pressing can deform the panel material around the clinch zone, distorting flatness and causing misalignment with mating components. Under-pressing leaves the retainer insufficiently anchored. For high-volume production lines, statistical process control on clinch installation force is a worthwhile investment that prevents field failures caused by installation variation.

Tar éis an coimeádán a shuiteáil, ba chóir an scriú féin a chur isteach agus a thástáil le haghaidh taistil réidh faoi chuing - ba cheart go mbogfadh an scriú isteach agus amach go saor gan ceangal ach ba cheart é a stopadh go daingean ag na suíomhanna lánghafa agus lán-tharraingthe. Léiríonn aon gharbhacht, ró-shúgradh, nó mainneachtain stad glan ag an suíomh aistarraingthe fadhb leis an scriú nó leis an gcoimeádán ar cheart a imscrúdú sula bhfágann an tionól an t-urlár táirgthe.

Tionscail Choiteann a Bhraith ar Scriúnna Painéil Gabhála

Tá scriúnna painéil faoi chuing le feiceáil thar raon thar a bheith leathan tionscal toisc go bhfuil na croífhadhbanna a réitíonn siad - dúntóirí caillte, rochtain mall ar phainéil, agus earráidí cóimeála - uilíoch. I gcúrsaí teileachumarsáide, úsáidtear iad ar phainéil rochtana trealaimh bonnstáisiúin agus lasca lárionad sonraí, áit a gcaithfidh teicneoirí painéil a oscailt agus a dhúnadh go tapa le linn cothabhála líonra gan riosca a dhéanamh ar chrua-earraí scaoilte ag titim isteach i dtrealamh beo in aice láimhe. I ndéantúsaíocht na ngluaisteán, sonraítear dúntóirí faoi chuing le haghaidh clúdaigh rochtana underhood, painéil Baile Átha Troim taobh istigh, agus imfháluithe ceallraí i bhfeithiclí leictreacha, áit a bhfuil inseirbhíse ar feadh shaolré na feithicle ina riachtanas rialála agus sástachta custaiméirí.

Bíonn monaróirí feistí leighis ag brath go mór ar scriúnna painéil faoi chuing le haghaidh clúdaigh trealaimh a chaithfear a ghlanadh agus a steiriliú go minic. Cuireann an scriú coinnithe deireadh leis an mbaol go n-éilíonn ceanglóir scaoilte réimse steiriúil. Sonraíonn conraitheoirí cosanta agus aeraspáis scriúnna painéil faoi chuing le haghaidh bánna eitleonaice, trealamh tacaíochta talún, agus painéil armúr feithicle, nuair a éilíonn foircneacha comhshaoil ​​agus iontaofacht atá ríthábhachtach don mhisean an chinnteacht iomlán nach féidir le teicneoir cothabhála ceanglóir a fhágáil taobh istigh de threalamh íogair trí thimpiste. Ar fud na dtionscal seo go léir, íocann an infheistíocht i scriúnna painéil faoi chuing díbhinní in am tionóil laghdaithe, éilimh bharánta níos ísle, agus inseirbhísiúlacht feabhsaithe thar shaolré iomlán an táirge.
